汽車保險絲盒圖解
- 2018-05-31 17:14:36
- 3357
現在，一些進口車的保險絲盒內部雖然有圖片標識，但零件全部用英文縮寫表示，維修和更換的時候并不是很方便。所以東莞沃格小編在這里給大家整理一些汽車保險絲盒圖解。

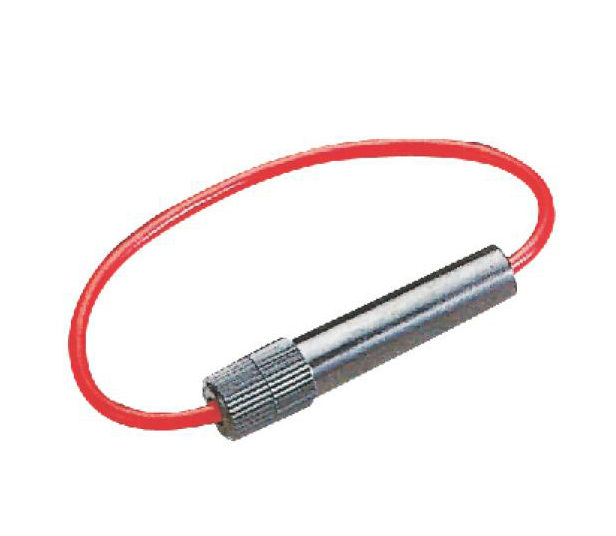

汽車保險絲盒圖解
1 —MIR DEFG ——車外后視鏡除霧器
6 —T/SIG ——駐車/空擋位置及倒車燈開關，轉向信號燈閃爍器
7 —EBTCM/TPS ——電子制動及引力控制模塊，節氣門位置傳感器接口模塊
8 —ERAP WPR ——元件中央(RAP雨刮)繼電器
9 —RADIO ——音響接收器
10 —WIPER ——風擋雨刮/清洗器開關
11 —I/PINDC ——?dú)饽以\斷模塊(帶傳感器)，組合儀表
12 —ELCIGN1 ——自動水平控制傳感器
13 —CHIME ——警報，巡航控制釋放開關，內后視鏡，后窗除霧繼電器，催化轉化器，溫度警報(只用于日本)
14 —CCMIGN1 ——中央控制模塊
15 —AIR BAG ——?dú)饽夷K(帶傳感器)
16 —GEN ——發動機電氣發電機，次級發電機冷卻風扇繼電器
17 —MEM SEAT ——駕駛員座椅調節器存貯模塊，加熱駕駛員座椅控制模塊，加熱乘客座椅控制模塊
18 —CCM IGN3 ——中央控制模塊(遙控門鎖接收器及防盜模塊)
19 —RAP PWR ——輔助延時切斷繼電器
20 —A/C COMP ——A/C壓縮機繼電器，主發動機冷卻風扇繼電器
21 —RAP BATT ——元件中央(RAP雨刮)繼電器
22 —HVAC MDL ——鼓風機馬達控制模塊
23 —TRK REL ——后室蓋釋放開關
24 —STARTER ——防盜繼電器，氣囊診斷(帶傳感器)模塊
25 —HVAC IGN ——組合儀表，鼓風機馬達控制模塊
26 —ELC SENS ——自動水平控制傳感器，后室禮貌燈
27 —D/INT LTS ——元件中央繼電器
28 —FRT CIG ——前香煙點火器
29 —RR CIG ——后香煙點火器
30 —EBTCM ——電子制動及牽引力控制模塊
31 —PARK LTS ——前燈線束繼電器
32 —HORN ——喇叭繼電器
33 —HVAC BAT ——警報，加熱器-A/C控制，組合儀表，發動機油位指示器控制模塊，大燈開關，音響接收器
34 —CCM BAT ——中控模塊
35 —PWR MIR ——門鎖開關，外后視鏡，電動座椅靠后控制
36 —TRK PDWN ——后室蓋拉下裝置
37 —HAZARD LTS ——危險警告燈閃爍器
39 —PWR LUMB ——電動座椅氣動控制模塊，音響電動天線繼電器
40 —HTD SEAT ——加熱駕駛員座椅控制模塊，加熱乘客座椅控制模塊
41 —CORNR LTS ——組合儀表，音響控制，角燈，轉向信號開關，前駐車燈
42 —I/P DIM LTS ——大燈開關，車內燈，變光
43 —TAIL LTS ——后尾燈，后側示寬燈，牌照燈
44 —STOP LTS ——?jiǎng)x車燈開關
45 —PWRLK ——門鎖繼電器
2 —RAP RLY ——輔助延時切斷繼電器
3 —PWR SEAT ——駕駛員電動座椅開關，乘客電動座椅開關，駕駛員電動座椅存儲模塊
4 —RR DEFG ——后除霧繼電器
5 —HDLTS ——大燈繼電器，日行燈模塊
5 —ABS/TC ——60A至ABS/TC制動壓力調節閥
6 —EMPTY
7 —SCNDRY CLG FAN ——40A至次級發動機冷卻風扇馬達控制繼電器
8 —PRIMRY CLG FAN ——40A至主發動機冷卻風扇控制繼電器
9 —LEVEL CONTROL ——30A至自動水平控制空氣壓縮機
10 —ENGINE ——30A至U/H電氣中心，#13-PCM/燃油泵15A，#14-空氣泵20A
11 —HEADLIGHTS/HORNS ——0A至I/P保險絲盒斷電器，#5-HDLTS 20A，保險絲#31-駐車LTS20A，#32-喇叭25A
12 —EMPTY
13 —PCM/FUEL PUMP ——15A至燃油泵繼電器，燃油泵/發動機機油壓力指示開關，PCM
14 —AIR PUMP ——20A至二次空氣噴射泵繼電器
15 —PCM/IGN ——10A至PCM，自動變速箱點火線圈
16 —INJ 1 ——10A至燃油噴嘴氣缸1-4-6-7
17 —EMISSIONS ——10A至EGR，真空控制信號電磁閥，二次空氣噴射泵繼電器，空氣流量傳感器，列1(左)加熱氧傳感器，列2(右)加熱氧傳感器，蒸發排放碳罐凈化電磁閥
18 —INJ 2 ——10A至燃油噴嘴氣缸2-3-5-8
A —A/C COMP RELAY ——A/C壓縮機繼電器
C —AIR PUMP RELAY ——二次空氣噴射泵繼電器
豐田車系統保險絲中英文名稱及相關的系統對照情況見下表
FUSE 保險絲、熔斷絲
2 —DOME ——保險絲 室內燈系統
3 —STOP ——保險絲 停車燈系統
4 —HORN ——保險絲 喇叭
5 —ST ——保險絲 起動機
6 —DEFOG ——保險絲 除霧器系統
7 —TRUN ——保險絲 轉向信號燈系統
8 —PANEL ——保險絲 儀表板
9 —GAUGE ——保險絲 組合儀表
10 —ENGINE ——保險絲 發動機
11 —RADIO ——保險絲 音響系統
12 —CHARGE ——保險絲 充電系統
13 —IGN ——保險絲 點火系統
14 —FOG ——保險絲 防霧燈系統
15 —WIPER ——保險絲 刮水器和洗滌器系統
16 —CIG ——保險絲 點煙器
17 —TAIL ——保險絲 尾燈
18 —A/C ——保險絲 空調系統
19 —EFI ——保險絲 電子控制燃油噴射系
20 —AIR SUS ——保險絲 空氣懸架系統
21 —ABS ——保險絲 防抱死制動系統
22 —SRS ——保險絲 輔助乘員保護系統
23 —ECU ——保險絲 電子控制單元
24 —HAZ-HORN ——保險絲 危險-喇叭
25 —POWER ——保險絲 電動車窗控制系統
26 —CB DOOR ——保險絲 電動門鎖控制系統
27 —FL RAD FAN ——保險絲 散熱器風扇
28 —HTR ——保險絲 加熱器系統
29 —HEAD RH-LWR ——保險絲 右前照燈近光
30 —HEAD LH-LWR ——保險絲 左前照燈近光
31 —HEAD RH-UPR ——保險絲 右前照燈遠光
32 —HEAD LH-UPR ——保險絲 左前照燈遠光
33 —TEMP ——溫度
34 —O/D ——超速
35 —A/T ——自動變速器
36 —TDCL ——故障診斷連接器
37 —TEL ——車載電話
38 —RR A/C ——保險絲 后空調系統
39 —RR SEAT-HTR ——保險絲 后座加熱器系統
40 —SEAT-HTR ——保險絲 前座加熱器系統
41 —ECU-IG ——保險絲 巡航控制系統、電動傾斜和伸縮控制系統、ABS 系統
42 —ECU-B ——保險絲 安全氣囊警告燈
43 —DOME-CLOCK ——保險絲 車內照明系統、液晶車內后視鏡、電子表
AIR CON [A，C] 空調
BACK ——倒車燈
CIG [CIGAR] ——點煙器
LIG。HTER ——打火
CHARGE ——充電
DEFOG ——雨刮
DOME ——室內燈
DEFOGGER ——去霧器
DRL ——白晝運行燈
ENGINE ——發動機
EFI ——電子控制噴射
ECT ——電控變速
ECU---IG ——電控點火
FOG ——霧燈
FL..ESC臺 前左電子控制
GAUGE ——測計[儀表]
HEAD ——[大燈]
HEATER ——暖氣
HAZ ——危險，[警告燈]
HORN ——喇叭
METER ——儀表
MODE ——時鐘
PWR ——電源
POWER ——電源開關
PANEL ——儀表板
REAR[r.R] ——后
ROOM ——室內
RADIO ——收音機
STARTER ——起動機
START ——啟動
STOP ——停，[剎車燈]
SHUTDOWN ——停止
SPARE ——備用
SEAT，HTR ——加熱器
SIGNAL ——信號
SUNROOF ——天窗
TAIL ——尾[小燈]
TURN ——轉向
WIPER ——噴洗器
MIST ——間歇
MIR，HTR ——后視鏡除霧
COOLER ——冷氣
COMPR ——升縮
CDS ——風扇
RDI ——電子冷卻
EBV ——電子制動分配
LH ——左
RH ——右
UPR ——上
LWR ——下
空調[HVAC]
天窗[SUNROOF]
雨刮器[WIPER]
免提[HANDS FREE]
防盜[IMMOB IL IZER]
變速器控制模塊[TCM]
發動機機械(ENGINE MECHANICAL)
電子燃油噴射系統(EFI SYSTEM)
冷卻系統(COOLING SYSTEM)
點火系統(IGNITION SYSTEM)
充電系統(CHARGING SYSTEM)
啟動系統(STARTING SYSTEM)
離合器(CLUTCH)
自動變速箱(AUTOMATIC TRANSMISION)
手動變速箱(MANUAL TRANSMISSION)
制動系統(BRAKE SYSTEM)
動力轉向(POWER STEERING)
懸掛和車橋(SUSPENSION AND AXLE)
空調系統(AIR CONDITIONING SYSTEM)
前大燈和尾燈(HEADLIGHT AND TAILLIGHT)
轉向和危險警告燈(TURN SIGNAL AND HAZARD WARNING SYSTEM)
車內燈系統(INTER IORLIGHT SYSTEM)
停車燈系統(STOP LIGHT SYSTEM)
雨刮和噴水系統(COMBINATION METER)
組合儀表(COMBINATION METER)
電動窗控制系統(POWER WINDOW CONTROL SYSTEM)
電動門鎖控制系統(POWER DOOR LOCK CONTROL SYSTEM)
電動后視鏡控制系統(POWER MIRROR CONTROL SYSTEM)
電動座椅控制系統(POWER SEAT CONTROL SYSTEM)
汽車保險絲盒圖解就給大家介紹到這里了，如果你想了解更多關于汽車保險絲的內容可以到我們東莞沃格汽車保險絲官網進行咨詢。
